Dlaczego pierścień obrotowy ma kluczowe znaczenie dla ruchu obrotowego ciężkich maszyn i turbin wiatrowych?

W świecie ciężkich maszyn istnieje element umożliwiający obrót pod ogromnymi obciążeniami – wieniec obrotowy. To wielkogabarytowe łożysko, znane również jako łożysko obrotnicy, wytrzymuje jednocześnie siły osiowe, promieniowe i momenty wywracające, dzięki czemu jest niezbędne w sprzęcie takim jak koparki, dźwigi, turbiny wiatrowe i platformy do robót wysokościowych. BadamyPierścień obrotowyzHuaxi, badając zasady projektowania, wymagania materiałowe i kluczową rolę, jaką odgrywa w różnych gałęziach przemysłu, od budownictwa po energię odnawialną. Przyglądamy się również możliwościom produkcyjnym, systemom jakości i certyfikatom, które zapewniająHuaxizaufanym dostawcą w tej wymagającej dziedzinie.

„Wspólne połączenie”, które utrzymuje przemysł ciężki w ruchu

Wyobraź sobie potężną turbinę wiatrową obracającą swoje łopaty w stronę wiatru. Lub wysoki dźwig obracający swój wysięgnik, aby podnosić ciężkie ładunki. Albo koparka machająca ramieniem, by wkopać się w ziemię. W każdej z tych maszyn istnieje jeden element umożliwiający obrót – wieniec obrotowy. Często nazywane „przegubem maszynowym”, to duże łożysko łączy obrotową górną konstrukcję ze nieruchomą dolną konstrukcją, przenosząc ogromne siły, umożliwiając jednocześnie płynny, kontrolowany ruch.

Wieniec obrotowy nie jest zwykłym łożyskiem. Ma zazwyczaj dużą średnicę – od 0,4 do 10 metrów – i musi wytrzymywać połączone obciążenia, które zniszczyłyby standardowe łożyska. Obciążenia te obejmują siły osiowe (ciężar pionowy), siły promieniowe (pchnięcia i ciągnięcia poziome) oraz momenty wywracające (siły przechylające). Konstrukcja wieńca obrotowego z jego elementami tocznymi, bieżniami i często zintegrowanymi zębami przekładni pozwala na przenoszenie tych obciążeń przy zachowaniu precyzyjnej kontroli obrotu.

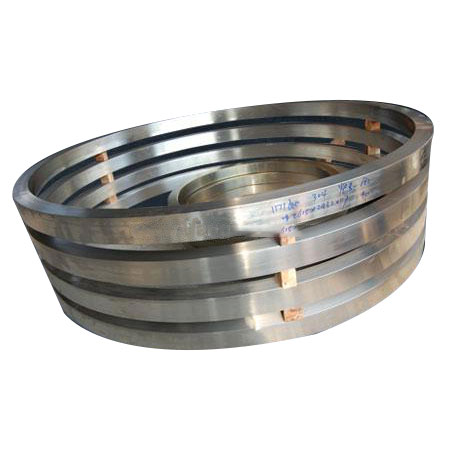

Jiangyin Huaxi Flange Co., Ltd., spółka zależna Grupy Jiangsu Huaxi, produkuje od 1984 roku odkuwki pierścieniowe i gotowe kołnierze. Firma produkuje rocznie 35 000 ton odkuwek pierścieniowych i 25 000 ton gotowych kołnierzy i złączek rurowych, według ponad 10 000 specyfikacji. IchPierścień obrotowyprodukty wykonane są ze stali nierdzewnej, stali węglowej, stali stopowej i stali duplex i są eksportowane do 28 krajów. W tym artykule omówiono funkcje, procesy produkcyjne i zastosowania, dzięki którym firma Huaxi jest znaczącym graczem na rynku pierścieni obrotowych.

Specyfikacje techniczne

Poniżej znajduje się podsumowanie kluczowych cech i możliwości programuPierścień obrotowyprodukty zHuaxi.

Co odróżnia pierścień obrotowy od zwykłych łożysk?

Aby zrozumieć wartość wieńca obrotowego, warto przyjrzeć się wyjątkowym wymaganiom, jakie musi spełniać.

Łączna ładowność

Wieniec obrotowy jest zaprojektowany tak, aby wytrzymać kombinację sił, które szybko zniszczyłyby standardowe łożysko. W żurawiu ciężar ładunku i wysięgnika powoduje ogromny moment wywracający. W turbinie wiatrowej ciężar gondoli i łopat generuje obciążenia osiowe, natomiast siły wiatru tworzą obciążenia promieniowe i przechylające. Solidna konstrukcja wieńca obrotowego — z bieżniami o dużej średnicy i wieloma rzędami elementów tocznych — skutecznie rozkłada te siły.

Duża średnica, kompaktowa wysokość

Wieńce obrotowe charakteryzują się dużą średnicą w stosunku do wysokości. Ten „płytowy” kształt umożliwia ich montaż bezpośrednio pomiędzy górną i dolną konstrukcją maszyny, oszczędzając miejsce, zapewniając jednocześnie niezbędną nośność. Średnica może wynosić od 200 mm do 10 000 mm lub więcej, w zależności od zastosowania.

Zintegrowane zęby przekładni

Wiele pierścieni obrotowych zawiera zęby koła zębatego na pierścieniu wewnętrznym lub zewnętrznym, co umożliwia bezpośrednią integrację z zębnikiem napędowym. Eliminuje to potrzebę stosowania oddzielnej przekładni, upraszczając konstrukcję maszyny i zmniejszając jej wagę. Opcje obejmują przekładnię wewnętrzną, przekładnię zewnętrzną lub konfiguracje bezzębne.

Elastyczność montażu

Pierścienie obrotowe są zwykle montowane za pomocą otworów na śruby w pierścieniach wewnętrznych i zewnętrznych. Pozwala to na łatwą integrację ze strukturą maszyny. Powszechnie stosowane są konstrukcje kołnierzowe z otworami na śruby, zapewniające bezpieczne mocowanie.

Proces produkcyjny: od surowca do gotowego pierścienia

Produkcja wysokiej jakości pierścienia obrotowego wymaga zaawansowanych możliwości kucia, obróbki skrawaniem i obróbki cieplnej.Huaxipoczyniła znaczne inwestycje w tych obszarach.

Kucie pierścieniowe

Proces rozpoczyna się od wlewka lub kęsa stali, który jest podgrzewany, a następnie kuty w kształt pierścienia.Huaxido kształtowania materiału wykorzystuje prasy hydrauliczne olejowe o masie 3600 ton, młyny pierścieniowe o średnicy 5 m i młoty elektrohydrauliczne. Ten proces kucia wyrównuje strukturę ziaren stali, poprawiając jej wytrzymałość, wytrzymałość i odporność na zmęczenie.

Precyzyjna obróbka

Po kuciu pierścień poddawany jest precyzyjnej obróbce.Huaxijest wyposażony w tokarki pionowe 2-5m, wiertarki NC 5m i inny zaawansowany sprzęt. Maszyny te wytwarzają dokładne wymiary, otwory na śruby i zęby przekładni wymagane do uzyskania gotowego wieńca obrotowego. Zastosowanie technologii CNC zapewnia spójność i dokładność.

Obróbka cieplna

Obróbka cieplna ma kluczowe znaczenie dla uzyskania właściwości mechanicznych niezbędnych dla pierścieni obrotowych. Proces ten zazwyczaj obejmuje normalizowanie, wyżarzanie, hartowanie i odpuszczanie. Do wymagających zastosowań, takich jak turbiny wiatrowe, stosuje się materiały takie jak 42CrMo4V, które wymagają określonych parametrów obróbki cieplnej, aby osiągnąć wymaganą wytrzymałość i udarność.

Kontrola jakości i inspekcja

Huaxiposiada doskonały system gwarancji jakości oraz kompletny zestaw nowoczesnych urządzeń do kontroli fizykochemicznej. Dział jakości podlega bezpośrednio Dyrektorowi Generalnemu i ściśle kontroluje każdy etap procesu produkcyjnego. Dzięki temu materiały niezgodne z wymaganiami nigdy nie dotrą do magazynu, nie zostaną przeniesione do następnego procesu ani nie opuszczą fabryki.

Zastosowania w kluczowych branżach

ThePierścień obrotowyzHuaxijest stosowany w wielu różnych gałęziach przemysłu, gdzie duże obciążenia muszą obracać się niezawodnie.

• Energia Wiatru– Pierścienie obrotu to krytyczne elementy turbin wiatrowych, stosowane w układzie odchylenia (w celu skierowania gondoli w stronę wiatru) i układzie pochylenia (w celu regulacji kąta łopat). Pierścienie muszą wytrzymywać ekstremalne warunki atmosferyczne i zapewniać niezawodną pracę przez dziesięciolecia.

• Budowa i wykopy– Koparki, żurawie i platformy koszowe wykorzystują pierścienie obrotowe do swojego ruchu obrotowego. Maszyny te pracują w wymagających środowiskach, przy dużych obciążeniach i częstym, często oscylacyjnym ruchu.

• Obsługa materiałów– Żurawie portowe, urządzenia do rozładunku statków i układarki do odzyskiwania ładunków wykorzystują pierścienie obrotowe do obracania wysięgników i sprzętu przeładunkowego. Pierścienie muszą wytrzymywać duże obciążenia i częste cykle pracy.

• Sprzęt górniczy– Wielkogabarytowe maszyny górnicze, takie jak liny zgarniakowe i koparki kołowe, wykorzystują pierścienie obrotowe do podpierania i obracania swoich masywnych konstrukcji.

• Morskie i przybrzeżne– Wieńce obrotu są stosowane w żurawiach okrętowych, żurawiach platformowych i innych zastosowaniach morskich, gdzie najważniejsza jest odporność na korozję i niezawodność.

• Maszyny Przemysłowe– Wiele typów urządzeń przemysłowych, od robotyki po stoły obrotowe, wykorzystuje pierścienie obrotowe do precyzyjnej kontroli obrotów.

Często zadawane pytania

P: Co to jest pierścień obrotowy i do czego służy?

Odp.: Pierścień obrotowy, znany również jako łożysko obrotnicy, to duże łożysko, które może jednocześnie przenosić siły osiowe, siły promieniowe i momenty wywracające. Umożliwia obracanie się konstrukcji przy jednoczesnym podtrzymywaniu dużych obciążeń. Zastosowania obejmują dźwigi, koparki, turbiny wiatrowe i podnośniki koszowe.

P: Jakie materiały są używane w pierścieniach obrotowych?

Odp.: Typowe materiały obejmują 50Mn, 42CrMo i C45. W przypadku wymagających zastosowań, takich jak turbiny wiatrowe, stosuje się materiały wyższej jakości, takie jak 42CrMo4V.Huaxioferuje pierścienie obrotowe ze stali węglowej, stali nierdzewnej, stali stopowej i stali duplex.

P: Czy pierścień obrotowy można dostosować?

O: Tak.Huaximoże produkować pierścienie obrotowe według rysunków lub próbek klienta. Opcje obejmują różne średnice, konfiguracje kół zębatych (wewnętrzne, zewnętrzne lub bezzębne) i układy otworów montażowych.

P: Jakie certyfikaty posiada Huaxi w zakresie produkcji pierścieni obrotowych?

A:Huaxiposiada certyfikat ISO9001, niemiecki TUV Rheinland ISO9001 i PED, autoryzację Chińskiego Towarzystwa Klasyfikacyjnego, ocenę przedsiębiorstwa eksportowego AQSIQ klasy A oraz zatwierdzenie fabryki BV. Certyfikaty te potwierdzają zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.

P: W jakich branżach stosuje się pierścienie obrotowe?

Odp.: Pierścienie obrotowe są stosowane w energetyce wiatrowej, budownictwie i wykopach, transporcie materiałów, górnictwie, przemyśle morskim i przybrzeżnym oraz w ogólnych maszynach przemysłowych.

P: Jaki jest typowy zakres średnic wieńca obrotowego?

Odp.: Średnica wieńca obrotowego zazwyczaj mieści się w zakresie od 0,4 do 10 metrów, a w niektórych zastosowaniach wymagane są jeszcze większe rozmiary.

Wniosek

ThePierścień obrotowyzHuaxi jest kluczowym elementem maszyn napędzających nowoczesny przemysł. Jego zdolność do przenoszenia złożonych obciążeń przy jednoczesnym umożliwieniu płynnego, kontrolowanego obrotu sprawia, że ​​jest on niezbędny do zastosowań, od turbin wiatrowych po sprzęt budowlany. Proces produkcyjny — od kucia pierścieniowego po precyzyjną obróbkę skrawaniem i obróbkę cieplną — wymaga zaawansowanych możliwości i rygorystycznej kontroli jakości, czyli obszarów, w którychHuaxizainwestował znacząco.

Dzięki ponad 35 000 ton rocznej produkcji odkuwek pierścieniowych, kompleksowej bazie sprzętowej i pakietowi międzynarodowych certyfikatów,Huaxipozycjonuje się jako kompetentny partner dla klientów w 28 krajach. Zdolność firmy do wytwarzania zarówno produktów standardowych, jak i niestandardowych, w połączeniu z przywiązaniem do jakości, czyni ją niezawodnym źródłem wieńców obrotowych i powiązanych komponentów.
